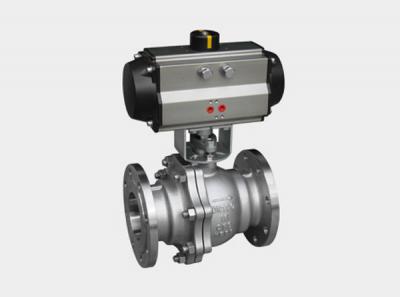

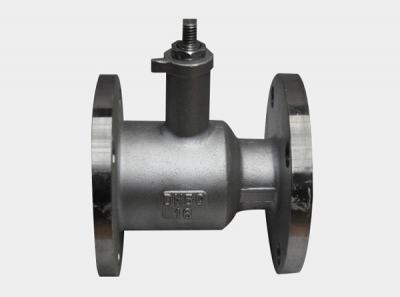

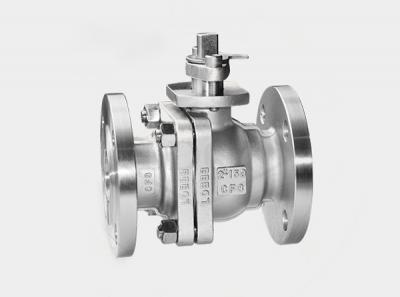

硬密封球閥產品說明
硬密封球閥采用唇型彈性密封環結構設計，確保密封的可靠性。對于在低壓，超低壓或真空條件下使用的球閥，由板簧加載的閥座密封結構可確保長期可靠地密封球閥。中高溫球閥的閥座材料可以是對聚苯乙烯或金屬材料。
硬密封球閥可以按結構和通道位置進行分類。硬密封球閥根據其結構可分為浮動式氣動球閥，固定球硬密封球閥和彈性球硬密封球閥。根據通道位置，硬密封球閥可分為直型，三通和直角型。后兩個球閥用于分配介質并改變介質的流動方向。
硬密封球閥的工作原理是通過旋轉閥門來解除或阻止閥門。球閥開關由于重量輕，體積小，直徑大，具有 的密封性能，結構和可維護性，并且密封表面和球形表面通常是封閉的并且不容易被介質侵蝕，因此被廣泛應用于各個行業。
硬密封球閥的主要功能是完全關閉和完全打開，以及快速打開和關閉，已在現代工業中廣泛使用。這種類型的球閥具有非常好的性能，可以在使用中完成。廣泛用于煉油，長輸管道，化工，造紙，制藥，灌溉，電力，市政，鋼鐵等行業。
硬密封球閥適用于水，蒸汽，石油，液化氣，天然氣，煤氣，硝酸鹽，乙酸，氧化介質，尿素和其他介質。適用溫度：-196-350℃驅動方式：手動，氣動，電動。
硬密封球閥性能參數
型號 | Q41Y-16P | Q41F-16P | |
工作壓力（MPa） | 1.6 | ||
適用溫度（℃） | ≤350° | ||
適用介質 | 水、蒸汽、油品 | 弱腐蝕性介質 | |
材料 | 閥體、閥蓋 | 鎳鉻鉬系不銹鋼 | 鉻鎳系不銹鋼 |
球體、閥桿 | 鉻/鉻鎳/鉻鎳鉬系不銹鋼 | 鉻鎳系不銹鋼 | |
密封圈 | 柔性石墨墊圈/316＋柔性石墨墊圈 | ||
填料 | 柔性石墨、聚四氟乙烯 | ||
硬密封球閥的優點
1、流體阻力小。完全打開時，球通道，閥體通道和連接管的橫截面積相同，并以直線連接。流經球閥的介質與流經直接管的介質相同。球形閥具有各種閥中Z低的流體阻力。
2、它會快速打開和關閉。打開和關閉時只需將球旋轉90°即可方便快捷。
3、結構簡單，體積小，重量輕。特別是，其高度比閘閥和截止閥小得多。緊密可靠的球閥密封面現已廣泛用于具有良好密封性能的塑料中，也廣泛用于真空系統中。
4、維修方便，球閥結構簡單，密封圈一般可移動，便于拆卸和更換。
5、當完全打開或完全關閉時，球和閥座的密封表面與介質隔離，以使介質不會在介質通過時侵蝕閥的密封表面。
6、直徑范圍從幾毫米到幾米不等，具有廣泛的應用范圍，可以在高真空到高壓下使用。
硬密封球閥的密封材料選擇
選擇 | 常溫 | 增強 | 高溫 | 耐磨、高溫 |
材料代號 | F | Fs | PPL | Y.H |
適用溫度 | ≤150℃ | ≤200℃ | ≤280℃ | ≤425℃ |
硬密封球閥的主要外形連接尺寸（單位：mm）
公稱壓力MPa | 公稱通徑 DN | 尺寸 | |||||||
L | D | D1 | D2 | H | b-f | Z-Φd | Do | ||
1.6 | 15 | 130 | 95 | 65 | 45 | 60 | 14-2 | 4-14 | 108 |
20 | 140 | 105 | 75 | 55 | 64 | 14-2 | 4-14 | 120 | |
25 | 150 | 115 | 85 | 65 | 90 | 16-2 | 4-14 | 165 | |
32 | 165 | 135 | 100 | 78 | 105 | 16-2 | 4-18 | 180 | |
40 | 180 | 145 | 110 | 85 | 150 | 16-3 | 4-18 | 240 | |
50 | 200 | 160 | 125 | 100 | 190 | 16-3 | 4-18 | 240 | |
65 | 220 | 180 | 145 | 120 | 195 | 18-3 | 4-18 | 320 | |
80 | 250 | 195 | 160 | 135 | 215 | 20-3 | 8-18 | 350 | |
100 | 280 | 215 | 180 | 155 | 250 | 20-3 | 8-18 | 400 | |
125 | 320 | 245 | 210 | 185 | 280 | 22-3 | 8-18 | 500 | |
150 | 360 | 280 | 240 | 210 | 320 | 24-3 | 8-23 | 600 | |
200 | 400 | 335 | 295 | 265 | 370 | 26-3 | 12-23 | 800 | |
2.5 | 40 | 180 | 145 | 110 | 85 | 160 | 16-3 | 4-18 | 240 |
50 | 200 | 160 | 125 | 100 | 205 | 20-3 | 4-18 | 270 | |
65 | 220 | 180 | 145 | 120 | 215 | 22-3 | 8-18 | 350 | |
80 | 250 | 195 | 160 | 135 | 230 | 22-3 | 8-18 | 400 | |
100 | 280 | 230 | 190 | 160 | 270 | 24-3 | 8-23 | 500 | |
125 | 320 | 270 | 220 | 188 | 300 | 28-3 | 8-25 | 600 | |
150 | 360 | 300 | 250 | 218 | 340 | 30-3 | 8-25 | 900 | |
200 | 400 | 360 | 310 | 278 | 400 | 34-3 | 12-25 | 1100 | |
4.0 | 15 | 130 | 95 | 65 | 45 | 60 | 16-2 | 4-14 | 40 |
20 | 140 | 105 | 75 | 55 | 65 | 16-2 | 4-14 | 51 | |
25 | 150 | 115 | 85 | 65 | 90 | 18-2 | 4-14 | 58 | |
32 | 180 | 135 | 100 | 78 | 105 | 18-3 | 4-18 | 66 | |
40 | 200 | 145 | 110 | 85 | 170 | 18-3 | 4-18 | 76 | |
50 | 220 | 160 | 125 | 100 | 230 | 20-3 | 4-18 | 88 | |
65 | 250 | 180 | 145 | 120 | 250 | 22-3 | 8-18 | 110 | |
80 | 280 | 195 | 160 | 135 | 250 | 22-3 | 8-18 | 121 | |
100 | 320 | 230 | 190 | 160 | 295 | 24-3 | 8-23 | 150 | |
125 | 400 | 270 | 220 | 188 | 330 | 28-3 | 8-25 | 176 | |
150 | 400 | 300 | 250 | 218 | 375 | 30-3 | 8-25 | 204 | |
200 | 550 | 375 | 320 | 282 | 440 | 38-3 | 12-30 | 26 | |
